    德国Cycle PFM — 相位频率测量模块 适用于原子钟与授时系统的高分辨率相位比对设备


    • 0.00
      0.00
产品详情

德国Cycle PFM — 相位频率测量模块 适用于原子钟与授时系统的高分辨率相位比对设备

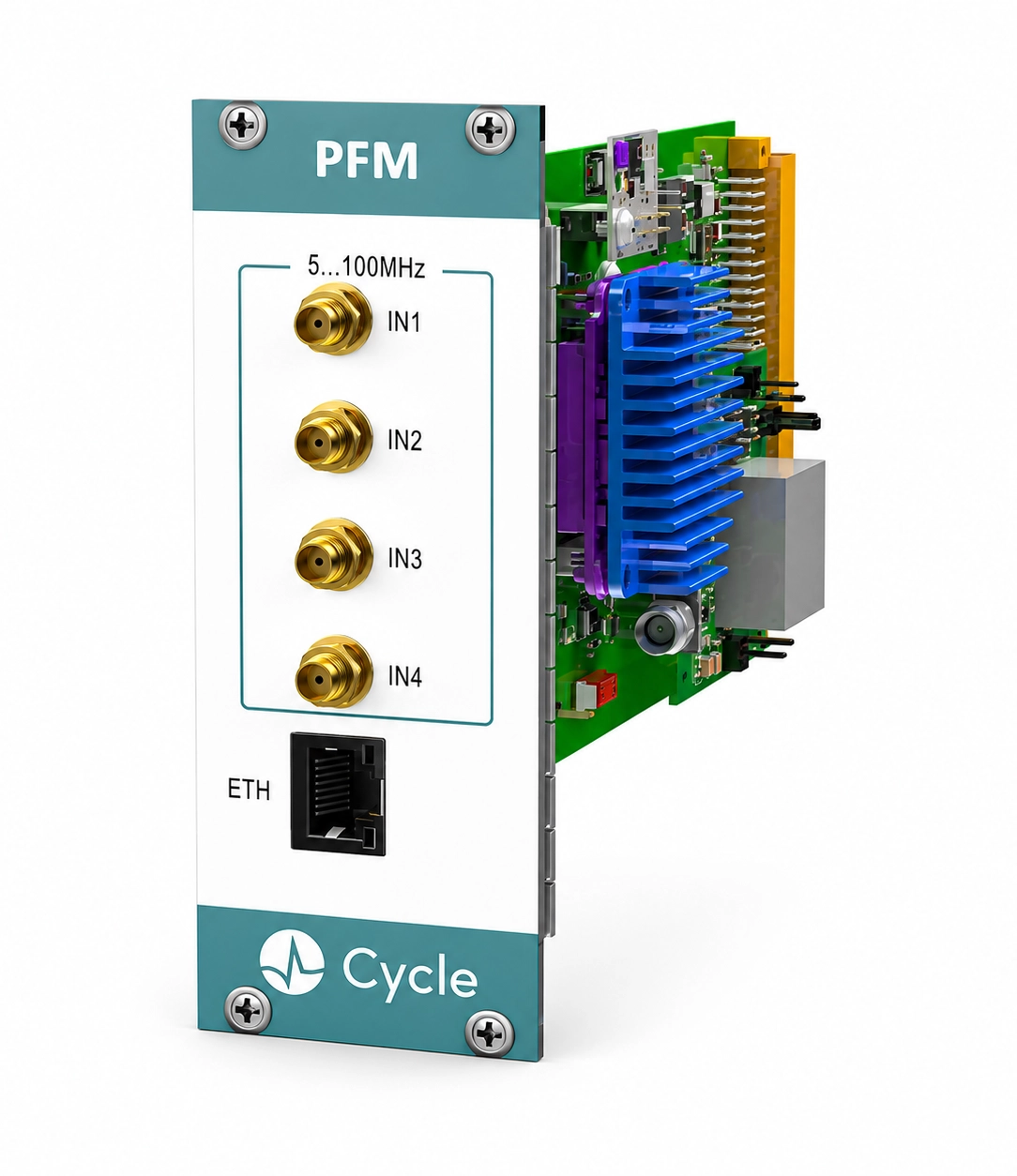

相位频率测量模块 PMF
PMF模块专为原子钟与精密授时系统实现高分辨率相位比对而设计。
PFM 无需模拟混频电路，非常适用于超高稳定度原子钟信号的精密测试与比对。设备可在 5 MHz～100 MHz 全频段内，实时测量信号相位、频率偏差及频率稳定度。产品采用全数字化架构，直接对各路输入信号采样，并通过现场可编程门阵列（FPGA）完成数据运算；依托软件定义虚拟通道配对功能，可灵活实现所有信号的实时比对，即便信号频率无谐波关联也可正常测量。
参数优势PFM — 相位频率测量模块 适用于原子钟与授时系统的高分辨率相位比对设备

    相位分辨率：飞秒级
    架构：全数字化设计
    输入频率范围：5 MHz～100 MHz（连续可调）
    功能：可对任意选定输入通道进行实时比对
    形态：标准 3U 欧式卡 OEM 模块，便于集成至各类系统
应用场景

  • 全球导航卫星系统（GNSS）及卫星地面站授时检测

  • 原子钟状态监测与故障诊断

  • 频率时间（F&T）系统监测与运维诊断

  • 协调世界时（UTC）实验室时钟比对与性能验证

  • 射电天文、甚长基线干涉测量（VLBI）时序后端设备


PMF 核心参数ADEV 测量本底

<2E-14 @1s,

<5E-15 @10s,

<1E-15 @100s,

<2E-16 @1000s,

<5E-16 @10000s

输入信号类型及频率正弦波，5 MHz～100 MHz（区间内任意频率）
输入通道4 路 SMA 接口；支持 4 路中任意两路组合比对
测量速率1s，实时测量
控制系统接口EPICS、Telnet
设备形态
3U 欧式卡
